Окраска кузова

okraska_1_1

Окраска кузова

Окраска кузова автомобиля. Настолько распространенное понятие, но при этом совершенно разный подход, и как следствие, результат оказания этой услуги на автомобильном рынке. Большое значение в этом вопросе оказывает выбор материалов, причем не только непосредственно лакокрасочных, но и материалов для подготовки поверхности.

Мировым лидером материалов для подготовки деталей к покраске считается 3М. Многие Вас могут заверять, что совершенно не имеет значения каким абразивом готовить поверхность, но будьте уверены, что после окраски детали, которую готовили дешевыми абразивными материалами, Вы сможете увидеть риски под лаком. Конечно мастер может увеличить толщину слоя, чтобы постараться сделать их менее заметными, но это впоследствии приведет к расхождению по цветовому восприятию (разнотон деталей на сложных цветах) или к нарушению адгезии декоративных материалов, да и за дополнительный расход лакокрасочных материалов придется платить все равно Вам.

Теперь сами лакокрасочные материалы, здесь очень большое разнообразие продуктов. Описать каждый, отметив его преимущества и недостатки, просто не возможно. В любом случае, существует общепринятая линейка ценовых групп: бюджетная и топовая. Различия здесь не в раскрученности бренда, за которое приходится платить конечному клиенту, а в наполнении линейки, наличие совместимых продуктов для всего технологического процесса (травящий грунт, антикоррозионный грунт, наполнители, пигменты для базового покрытия, защитные лаки с разными химико-физическими свойствами). Так например, некоторые цвета определенных производителей просто невозможно получить на бюджетной линейке, а содержать обе в пределах одной технической станции очень сложно. Поэтому наш выбор остановился на топовой линейке производителя ЛКМ Akzo Nobel (голандия) SIKKENS, мы пользуемся их продукцией с 2007г. и гарантируем высокое качество оказания услуг, в разумные сроки. Работа с дистрибьютором продукции на территории РФ, гарантирует высокое качество продукта, техническую поддержку (поиск решения в сложных случаях) и разумные цены (большие поставки).

И будьте уверены, что «скупой платит дважды», некоторые недобросовестные исполнители находят, например, грунт одного производителя, базовое покрытие другого производителя, а лак третьего, главное дешевле, а в результате как все это будет работать на молекулярном уровне большой вопрос. Ведь периоды кристализации, время межслойной сушки у производителей отличается, возможно и отслаивание (плохая адгезия) спустя некоторое время. Но даже самый качественный продукт требует правильного применения, и только подготовленный специалист способен раскрыть все премущества выбронного ЛКМ. Здесь сказывается опыт и знания специалиста, и соответствующее оборудование для выполнения работ. Очевидно, что маленькая станция кузового ремонта, с потоком в одну/две машину в месяц, просто не может позволить себе закупить дорогостоящее оборудование, затратиться на обучение персонала, и закупить все необходимые материалы для подбора цвета. Отсюда и конечный результат.

Если Вас заинтересовала эта тема, предлагаю ознакомиться с учебным материалом по окраске автомобилей, который подготовили специалисты нашего учебного центра.

Компоненты краски

Окрашивание – это процесс нанесения на поверхность изделия жидкой краски для создания тонкой пленки, которая затем сушится и отверждается, чтобы образовалось твердое покрытие или «окрасочная пленка».

Окрашивание преследует две основные цели:

  1. Предохранение.

Является основной целью окрашивания, так как окрасочная пленка обеспечивает защиту изделия от внешних воздействий, вызывающих повреждение его поверхности.

  1. Эстетический вид и идентификация.

Окраска придает цвет, создает глянец и улучшает эстетический вид изделия, что, в свою очередь, делает изделие привлекательным. Цветовая идентификация является другой целью окрашивания (пожарные и машины скорой помощи имеют определенную окраску, чтобы отличаться от других автомобилей)

Виды покрытий

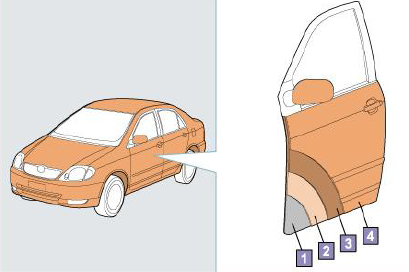

okraska_1_1

1.Листовой металл панели кузова

2.Грунт Защищает кузов от коррозии.

3.Грунт-выравниватель
Образует подложку для верхнего слоя краски и выравнивает поверхность грунта.

4.Верхний слой
Завершающий слой окраски, который придает кузову блеск и привлекательный вид.

Типы верхних покрытий

okraska_1_2

  1. Однокомпонентная окраска

Образуется нанесением единственного верхнего слоя краски на базе красящих пигментов, которые не содержат в своем составе алюминиевых частиц.

1 – Отраженные лучи



okraska_1_3

  1. Металлизированная окраска («металлик»)

Верхний слой покрытия образуется нанесением двух слоев: база — металлизированная краска, которая представляет собой смесь обычной краски и алюминиевой «пудры», а верхний слой образуется прозрачным лаком. Такое покрытие при техническом обслуживании или мытье автомобиля требует большой осторожности, поскольку на поверхности прозрачного слоя лака могут появиться легкие, но очень заметные царапины.



okraska_1_4

  1. Окраска с жемчужными искорками (перламутровая)

Покрытие состоит из трех компонентов. В состав среднего компонента входят мельчайшие блестящие частицы слюды. Уникальными особенностями такого покрытия являются пространственная глубина, жемчужный блеск и прозрачность. Чтобы уберечь прозрачный верхний слой лака от царапин, следует проявлять немалую осторожность.



Краска обычно растворяется разбавителем для более легкого нанесения. В двухкомпонентную краску добавляется отвердитель.

okraska_1_5

Краска — Смола. Вязкая и прозрачная жидкость, которая образует пленку. Придает глянец, твердость и обеспечивает адгезию краски.

Краска — Пигмент. Порошок, который придает цвет и является наполнителем краски.

Краска — Растворитель. Жидкость, которая растворяет смолу и способствует более легкому смешиванию пигмента и смолы.

Краска — Добавки. Вещества, добавляемые в соответствием с назначением краски.

Разбавитель — Растворитель. Придает краске требуемую вязкость для более легкого нанесения.

Отвердитель — Отвердитель. Связывает молекулы в смоле, образуя таким образом прочную твердую пленку.

Отвердитель — Растворитель. Жидкость, которая растворяет отвердитель для регулирования его вязкости.

Смолы

Смола, основной компонент краски, представляет собой вязкую и прозрачную жидкость, которая образует пленку после ее нанесения на изделие и сушки.

okraska_1_6

Пигменты

Пигментами являются мельчайшие частицы, которые не смешиваются с водой, маслом или растворителями. Сами по себе они не могут сцепляться с другими предметами. Однако они могут сцепляться с другими предметами после их смешивания со смолой и др. компонентами смазки.

okraska_1_7

Цветовые. Придают цвет покрытию

Блестящие. Придают покрытию металлическую или перламутровую игру цветов

Наполняющие. Придают покрытию прочность и кроющую способность, увеличивают вязкость и предохраняют от осаждения

Противокоррозионные. Используются в нижних слоях покрытия для предохранения от коррозии

Матирующие. Используются для уменьшения глянца покрытия

Растворители и разбавители

okraska_1_8

Растворитель является жидкостью, которая растворяет смолы и облегчает смешивание пигментов и смол в процессе приготовления красок. Обычно он смешивается с краской основного цвета. Разбавитель используется для разжижения краски основного цвета до вязкости, необходимой для выполнения окрашивания. Растворитель и разбавитель испаряются по мере сушки краски и не остаются на покрытии.

Добавки

Тип добавки Назначение
Пластификатор Придает окрасочной пленке пластичность.
Диспергатор пигментов Помогает дисперсии пигментов и препятствует связыванию дисперсных пигментов.
Замедлитель осаждения Замедляет процесс осаждения пигментов в нижние слои в процессе хранения посредством предотвращения отделения их от смол и растворителей.
Замедлитель отделения цвета Препятствует отделению пигмента и его подъему, что часто связано с краской, частицы пигментов которой разных размеров или обладают различным удельным весом.
Выравнивающее вещество Позволяет краске течь и помогает получить ровную пленку без следов кисти или апельсиновой корки.
Противовсепенивающее вещество Предохраняет от появления воздушных карманов, когда воздух смешивается с краской при нанесении ее на изделие и от образования воздушных пузырей.
Ультрафиолетовый абсорбент Поглощает ультрафиолетовые лучи, чтобы предохранить окрасочную пленку от повреждения при воздействии солнечных лучей.

Отвердители

okraska_1_9]

При использовании двухкомпонентной краски к ней добавляется отвердитель. Добавленный к основному компоненту двухкомпонентной краски, отвердитель реагирует с молекулами основного компонента для получения большего количества молекул или высокомолекулярных полимеров. В качестве отвердителя в уретановой краске используются изоцианатные соединения.

Автомобильные краски

okraska_2_1

Состав окрасочного покрытия нового автомобиля имеет три слоя. Простым нанесением одного типа краски не достигаются требуемые цели окрашивания. Поэтому для гарантии получения требуемых рабочих характеристик производят послойное нанесение различных окрасочных пленок, обладающих разными свойствами.

Краски верхнего покрытия

Роль верхнего покрытия состоит в придании цвета, глянца, гладкости наряду с другими качествами и в обеспечении стабильности этих качеств. Краски верхнего лакокрасочного покрытия могут быть классифицированы по способу сушки следующим образом:

okraska_2_2

Теплополимеризационная краска (горячей сушки)

Это краска однокомпонентного типа, которая отверждается при температуре около 140о С. Она широко используется на автомобильных сборочных конвейерах, но редко применяется для перекраски.

okraska_2_3

Термореактивная аминоалкидная. В качестве основных компонентов содержит алкидные и меламиновые смолы. Обладает превосходными характеристиками покрытия, включая глянец, твердость, наращивание и стойкость к растворителям.

Термореактивная акриловая. Эта краска, содержащая в качестве основных компонентов акриловые и меламиновые смолы, применяются главным образом для получения металлизированных цветов окраски, которые требуют высокого уровня полупрозрачности.

Двухкомпонентная (уретановая) краска

Спирт (ОН), содержащийся в основном компоненте, и изоцинат, содержащийся в отвердителе, вступают в реакцию для получения поперечно-связной структуры, называемой уретановой связью. Основными компонентами этой связи являются акриловые и полиэфирные смолы.

okraska_2_4

Обеспечивает превосходные характеристики покрытия, однако она очень медленно сохнет, и для правильной сушки требуется специальное сушильное оборудование. Некоторые акрило-уретановые краски сохнут быстро и легко наносятся, хотя характеристики покрытия могут быть хуже.

Способы нанесения краски

Окрашивание распылением

Состоит в нанесении краски в распыленном виде и обеспечении сцепления частиц краски с изделием. Этот способ обычно применяют при перекрашивании автомобилей. Для этого способа характерны следующие особенности.

  • Распыление краски обеспечивает эффективность работы и гарантирует прекрасную отделку поверхности;
  • Окрашивание распылителем имеет также широкий диапазон применения, поскольку материал или форма изделия не влияют на результаты работы;
  • Поскольку краска распыляется, то часть ее теряется в виде тумана, не достигая изделия;
  • Для правильного распыления краски ее вязкость должна поддерживаться на определенном уровне.

Распыление сжатым воздухом

Процесс основан на принципе пульверизации и осуществляется посредством подачи сжатого воздуха через отверстие, что заставляет краску выходить из бачка и подвергаться мельчайшему распылению.

okraska_3_1

  • Этот метод можно использовать с большинством типов краски;
  • Стоимость оборудования относительно низкая;
  • Обеспечивает хорошую текстуру;
  • Позволяет производить окрашивание изделий сложной формы;
  • Эффективность адгезии относительно слабая.



Распыление без сжатого воздуха

Принцип аналогичен распылению воды, подаваемой по шлангу и проходящей через узкое сопло. Краска подается под высоким давлением и проходя через небольшое отверстие распыляется в воздухе.

okraska_3_2

  • Создается меньше распыленного тумана;
  • Обеспечивается более высокая адгезионная эффективность;
  • Можно использовать краску с более высокой вязкостью;
  • Можно распыливать больший объем краски;
  • Текстура, получающаяся в результате такого распыления, хуже, чем при распылении сжатым воздухом;
  • Трудно отрегулировать количество распыляемой краски и характер распыления.

Электростатическое окрашивание

Устройство для электростатического окрашивания заряжает краску отрицательным зарядом, заставляя частицы краски отталкиваться друг от друга и превращаться в туман. Затем частицы краски притягиваются к положительно заряженному кузову автомобиля.

okraska_3_3

  • Обеспечивает более высокую адгезионную эффективность минимальными потерями краски;
  • Обеспечивает эффективное распыление и хорошую отделку поверхности
  • Имеет более высокую скорость окрашивания;
  • На участках с углублениями создается низкий электрический потенциал, что приводит к плохой адгезии краски и поэтому требуется дополнительный проход;
  • Не может использоваться для окрашивания диэлектрических материалов.

Другие способы окрашивания

okraska_3_4

Нанесение шпателем. Этот способ используется для нанесения весьма вязкого материала, образующего твердое толстое покрытие (используется для нанесения шпатлевки, наполнителя или лака).

Окрашивание кистью. Может быть легко применено независимо от формы, расположения и типа оборудования.

Окрашивание валиком. Этот способ удобен для окрашивания стен и других плоских поверхностей.

Погружение (окунание). Все изделие может быть окрашено сразу, что является идеальным для массового производства. Потери краски минимальны. Используется в случаях, когда внешний вид не является решающим.

okraska_3_5

Окрашивание электо-осаждением. Минимальные потери краски. Сразу окрашивается все изделие. Отсутствует каплеообразование. Позволяет регулировать толщину.

Душ. Для окраски этим способом используется насос, который подает краску к соплам, откуда она поступает к изделию.

Порошковые покрытия. После нанесения на деталь порошковой пластмассы, она расплавляется под действием тепла для образования пленки.

Подготовка к нанесению покрытия

Перед нанесением лакокрасочного покрытия следует провести подготовительные работы. Их можно подразделить на две большие группы: подготовка автомобиля к окрашиванию и подготовка краски к нанесению.

okraska_4_1

Смешивание с отвердителем (для двухкомпонентной краски)

Важно следовать инструкциям изготовителя красок для точного измерения количества отвердителя до смешивания с краской. Если эта операция не будет выполнена надлежащим образом, позднее могут возникнуть различные проблемы, такие как отслаивание, пятнообразование и образование водяных пятен.

okraska_4_2

Смешивание с разбавителем (для корректировки вязкости)

Вязкость краски в первоначальном состоянии слишком высока для возможности ее нанесения краскораспылителем. Поэтому краску следует развести с помощью разбавителя до уровня вязкости, обеспечивающего требуемое краскораспыление. Для разведения краски используется разбавитель, рекомендованный изготовителем краски. В каталогах краски обычно приводится таблица для выбора такого типа разбавителя, который гарантирует стабильную скорость испарения при данной температуре окружающего воздуха.

okraska_4_3

okraska_4_4

Если температура слишком высокая, большое количество разбавителя испарится до нанесения краски на поверхность детали, что приведет к образованию грубого покрытия. И наоборот, если температура слишком низкая, испарится только незначительная часть разбавителя, что приведет к образованию потеков краски.



Даже при одинаковом числе проходов, выполненных с использованием красок, имеющих различную степень разбавления, толщина покрытия (после испарения разбавителя) также будет различной.

okraska_4_6

Нанесение лакокрасочного покрытия

okraska_5_1

При нанесении выявительного покрытия наносится столько краски, чтобы появился незначительный глянец, с целью выявления наличия «оспин». Чтобы их удалить следует увеличить давление воздуха и обдуть поверхность всухую.

Краску следует наносить до тех пор, пока не появится глянец и не будет просвечиваться основа.

Отделка – нанесение краски так, чтобы текстура и глянец стали однородными.

Промежуточная сушка – это время, в течении которого испаряется растворитель и покрытие выдерживается до нанесения нового слоя.

Сразу после нанесения покрытия происходит интенсивное испарение растворителя. Если в это время подвергнуть покрытие воздействию тепла, то разбавитель или растворитель будет испаряться очень быстро, что вызовет появление таких дефектов как кратеры и поры.

Пневматический краскораспылитель

Пневматический краскораспылитель — это инструмент, которым наносят краску путем распыления смеси краски и воздуха.

okraska_5_2

Пневматический краскораспылитель

okraska_5_3

Регулирует расход краски посредством перемещения иглы. Вывинчивание винта увеличивает расход краски, а затягивание винта уменьшает расход краски. Полная затяжка винта приводит к прекращению подачи краски.

okraska_5_4

Регулирует форму пятна распыления. Вывинчивание винта дает овальную форму факела распыления а затягивание более круглую форму.

Овальная форма более пригодна для распыления краски на больших поверхностях.

Круглая форма более подходит для распыления краски на небольших поверхностях.

okraska_5_5

Регулирует величину давления воздуха. Вывинчивание винта увеличивает давление воздуха а затягивание винта уменьшает давление воздуха. Полная затяжка винта пол- костью отключает давление воздуха. Недостаточное давление воздуха снижает распыление краски, а чрезмерное давление воздуха вызывает большее разбрызгивание краски что увеличивает ее расход.

okraska_5_6

Нажатие на курок вызывает распыление воздуха и краски. Курок действует в два этапа. Первоначальное нажатие на курок вызывает открытие воздушного клапана, позволяя распыляться только воздуху. При последующем нажатии на курок открывается игла, вызывая распыление краски вместе с воздухом. Такое устройство краскораспылителя обеспечивает стабильное распыление при нажатии на курок.

Типы пневматических краскораспылителей

okraska_5_7

Всасывающего типа

Бачок для краски расположен ниже сопла краскораспылителя. Краска подается только под действием силы всасывания в сопле краскораспылителя.

Благодаря большей емкости бачка пригоден для распыления краски на больших поверхностях.









okraska_5_8

С подачей краски самотеком

Бачок для краски расположен выше сопла краскораспылителя, краска подается к соплу под действием силы собственного веса, а также за счет силы всасывания, создаваемой у сопла.

Сводятся к минимуму отклонения в количестве подаваемой краски из-за изменения вязкости.

Непригоден для непрерывного окрашивания больших поверхностей из-за небольшой емкости бачка.





okraska_5_9

С подачей краски под действием сжатого воздуха

Резервуар с краской и распылитель являются отдельными устройствами. Краска сжимается в резервуаре под действием сжатого воздуха и подается к распылителю.

Пригоден для непрерывного окрашивания больших поверхностей. Может использоваться с краской большей вязкости.

Непригоден для небольших окрасочных работ.





Технологические приемы пользования краскораспылителем

Расстояние от краскораспылителя до окрашиваемой поверхности панели.

Если держать краскораспылитель слишком близко к окрашиваемой поверхности, будет наноситься большое количество краски, что будет давать более толстый слой покрытия и появятся подтеки краски. Наоборот, если краскораспылитель удерживать на слишком большом расстоянии, объем краски будет меньшим, создавая тонкий слой и шероховатость покрытия.

okraska_5_10

Идеальное расстояние определяется типом краски, краскораспылителем и используемым способом окрашивания. Кроме того, для получения однородного покрытия важно поддерживать постоянное расстояние даже при окрашивании неровных поверхностей, как показано ниже.

okraska_5_12

Угол наклона краскораспылителя — это ориентация краскораспылителя относительно поверхности панели. Краскораспылитель должен быть постоянно перпендикулярен к поверхности панели как в вертикальном, так и в горизонтальном направлениях. Иначе отделка будет выглядеть неравномерной.

okraska_5_13

Перекрытие пятна распыления.

При выходе краски из краскораспылителя она разбрызгивается, как показано на рисунке справа, образуя пятно распыления, причем покрытие получается более тонкое по краям, чем а центре.

Следовательно, для получения однородного покрытия пятно распыления должно иметь одинаковую толщину. Приемлемая величина перекрытия составляет от 1/2 до 2/З пятна распыления.

okraska_5_14

Процесс сушки краски

Процесс, при котором жидкая краска отвердевает и образуется твердое покрытие, называется сушкой или отверждением.

Процесс, при котором краски сушатся и отверждаются, можно классифицировать следующим образом.

okraska_6_1

Сушка испарением растворителя

okraska_6_2

При испарении растворителя краски образуется покрытие, но поскольку молекулы смолы не связаны, покрытие может быть растворено разбавителем. Характерной чертой таких красок является быстрое высыхание и простота использования. Однако, они уступают краскам реактивной сушки в части стойкости к действию растворителей и влиянию окружающей среды.

Сушка реактивного типа

Краски реактивной сушки отличаются такой особенностью, что их отверждение не начинается до тех пор, пока что-нибудь не будет введено для начала химической реакции. В большинстве автомобильных красок такого типа отверждение вызывается теплом или катализатором.

okraska_6_3

Сразу после распыления свежая краска представляет собой разжиженный слой, в котором смешаны смолы, пигменты, растворители и разбавители.

В процессе отверждения растворитель и разбавитель испаряются и молекулы смолы постепенно связываются друг с другом посредством химической реакции.

После окончания отверждения покрытие полностью освобождается от растворителей и разбавителе. Химическая реакция молекул смолы заканчивается и они образуют твердый высокополимерный слой.

Окислительная полимеризация

okraska_6_4

Так как молекулы смолы окисляются путем поглощения кислорода из воздуха, они полимеризуются в структуру с поперечными связями. Этот тип краски редко применяется в автомобильном деле, поскольку для получения поперечно-связной структуры требуется много времени и грубая структура не обеспечивает приемлемых характеристик покрытия.

Тепловая полимеризация

okraska_6_5

При нагреве краски этого типа до определенной температуры (обычно выше 120оС) в смоле начинается химическая реакция, вызывающая отверждение краски. В результате получается настолько плотная поперечно-связная структура, что после отверждения краску не растворяет даже разбавитель (термореактивные амино-алкидные и акриловые краски).

Отверждение двухкомпонентной полимеризацией

okraska_6_6

В этом типе краски основной компонент смешивается с отвердителем, чтобы вызвать в смоле химическую реакцию, заставляющую краску отверждаться. Несмотря на то, что эта реакция может иметь место и при комнатной температуре, для ускорения процесса используется горячий воздух (60-70оС). Большинство автомобильных красок относится к этому типу.

Дефекты окраски

Сорность покрытия (зерность)

okraska_7_1
Пыль или другие посторонние частицы, которые прилипли к окрашенной поверхности при окрашивании, или сразу после окрашивания, называются зернами. Наряду с внешними источниками загрязнений, эти частицы могут присутствовать в самой краске.

Кратеры (оспины)

okraska_7_2

Углубления, которые образовались в результате выталкивания из окрасочной пленки масла или воды, или пустоты, возникшие из-за неспособности краски образовать пленку по маслу или воде.



Шагрень (апельсиновая корка)

okraska_7_3
Представляет собой неровную пленку, которая имеет место при быстром отверждении краски до ее выравнивания (самопроизвольного выравнивающего перемещения краски). На появление дефекта оказывают влияние как режим нанесения покрытия, так и толщина пленки.

Потеки (наплывы)

okraska_7_4

Потеки вызываются избытком краски, которая стекает вниз и отверждается.









Сморщивание (вспучивание)

okraska_7_5

Сморщивание бывает двух видов. Один из них вызывается растворителем, проникающим из свежего окрасочного покрытия в слой старой краски, что приводит к ее внутренним деформациям и образованием морщин в верхнем слое. Другой вид сморщивания имеет место при размягчении верхнего слоя покрытия и его расширений под действием тепла с последующей усадкой по мере охлаждения.

Вскипание (поры)

okraska_7_6

Группы небольших отверстий, называемых порами, появляются при быстром нагреве краски. Если окрашенная поверхность высыхает и отверждается до испарения растворителя, оставшийся растворитель прорывается через пленку, оставляя поры.

Следы шпатлевки

okraska_7_7

Имеет место, когда на поверхности покрытия проявляется шпатлевка. При различном вспучивании первоначальной окраски и шпатлевки растворитель верхнего окрасочного слоя вызывает сморщивание по окрашенным кромкам и появление следов шпатлевки.

Царапины от шлифования

okraska_7_8

Царапины увеличиваются и появляются на поверхности верхнего окрасочного слоя, когда растворитель верхнего покрытия проникает в нижележащие слои.







Выцветание (впитывание)

okraska_7_9

Имеет место, когда верхнее покрытие теряет свой глянец с течением времени. Если нижний слой пористый, он стремиться впитать краску, вызывая ее выцветание. Кроме того, выцветание имеет место, если полированный состав применяется до полного высыхания окрасочной пленки.

Защитные средства

okraska_8_1

Размеры частиц, оказывающих вредное воздействие на легкие человека, находятся в диапазоне от 0,2 до 5 мкм. В таблице справа показаны размеры типичных частиц, взвешенных в воздухе. Маска является одним из наиболее эффективных средств, которые препятствуют вдыханию таких вредных частиц.







Использование защитных средств

okraska_8_2

Подбор цветов, подготовка поверхности

  • Кепка механика;
  • Очки;
  • Маска с фильтром;
  • Униформа механика;
  • Перчатки, защищающие от воздействия растворителей;
  • Защитная обувь.

Окрашивание

  • Маска, подключаемая к воздуховоду;
  • Униформа механика;
  • Перчатки, защищающие от воздействия растворителей;
  • Защитная обувь.



okraska_8_3

Газовая маска является защитным средством, предназначенным для защиты органов дыхания человека от вредного воздействия органических газов (воздуха, смешанного с парами органических растворителей). Существуют маски двух типов: маски, подключаемые к воздухопроводу и маски, снабженные фильтрами.

Маска с фильтром снабжена респираторной коробкой для поглощения органических газов.
